La maggior parte dei circuiti elettrici che risolviamo vedono la presenza di un solo generatore. Accenniamo qui le procedure da seguire quando dobbiamo trovare le correnti in un circuito che include più di un generatore.

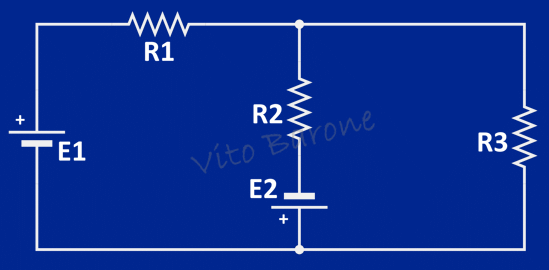

esempio: circuito con due generatori
Dobbiamo far ricorso alle leggi di Kirchhoff per generare un sistema di equazioni, la cui soluzione ci darà i risultati richiesti.
Si seguono queste cinque fasi:
- 1 - CONTIAMO I NODI E I RAMI
Indichiamo con n il numero dei nodi e con r il numero dei rami.
- 2 - RICAVIAMO IL NUMERO DI EQUAZIONI DA SCRIVERE
Il sistema viene creato con n-1 equazioni ai nodi (prima legge di Kirchhoff) e r-n+1 equazioni alle maglie (secondo principio).
- 3 - DIAMO UN VERSO ARBITRARIO ALLE CORRENTI E ALLE PERCORRENZE DELLE MAGLIE
Poichè assegniamo un verso arbitrario alle correnti, al termine sapremo se è giusto in base ai risultati, cioè se risultano con segno positivo o con segno negativo.
- 4 - SCRIVIAMO LE EQUAZIONI
Applichiamo ora le due leggi di Kirchhoff.
- 5 - RISOLVIAMO IL SISTEMA DI EQUAZIONI OTTENUTO
L'ultima fase è esclusivamente matematica.
Gli esercizi qui proposti come esempi, chiariscono passo passo le fasi appena esposte.
