Normalmente, per uno studio base, consideriamo e rappresentiamo un condensatore con la presenza della sola capacità. Ovvero consideriamo un condensatore ideale.
Ma un primo importante passo verso la rappresentazione del reale comportamento di un condensatore, è quello di porre in serie al componente ideale la ESR, cioè la resistenza serie equivalente.
Dal discorso sulla carica e sulla scarica si deduce che una ESR elevata allunga i tempi di questi processi, arrivando a compromettere il corretto comportamento di un condensatore nel circuito.
Inoltre l'effetto Joule conseguente, porta a un maggiore riscaldamento del componente, facendo variare i parametri operativi e riducendone la vita utile.
Ad esempio uno dei motivi che porta all'innalzamento della ESR è, banalmente, l'invecchiamento.
Per dare un'idea dei valori corretti di una ESR, di seguito è visualizzata una tabella indicativa.

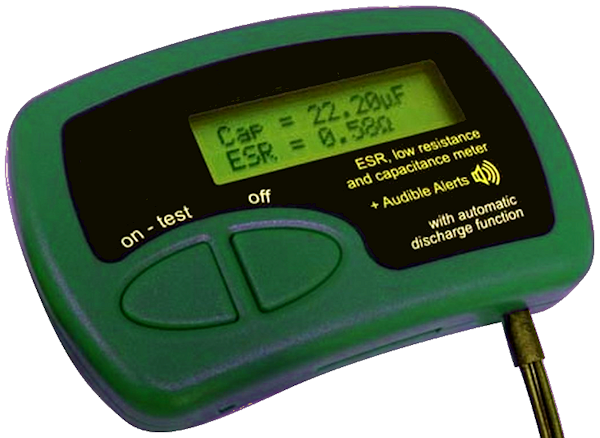

Non si può far ricorso al classico tester per la misura della ESR. Si utilizzano appositi dispositivi.
Per una misura meno professionale ma comunque orientativa, possiamo ad esempio utilizzare un più economico tester multifunzione.
