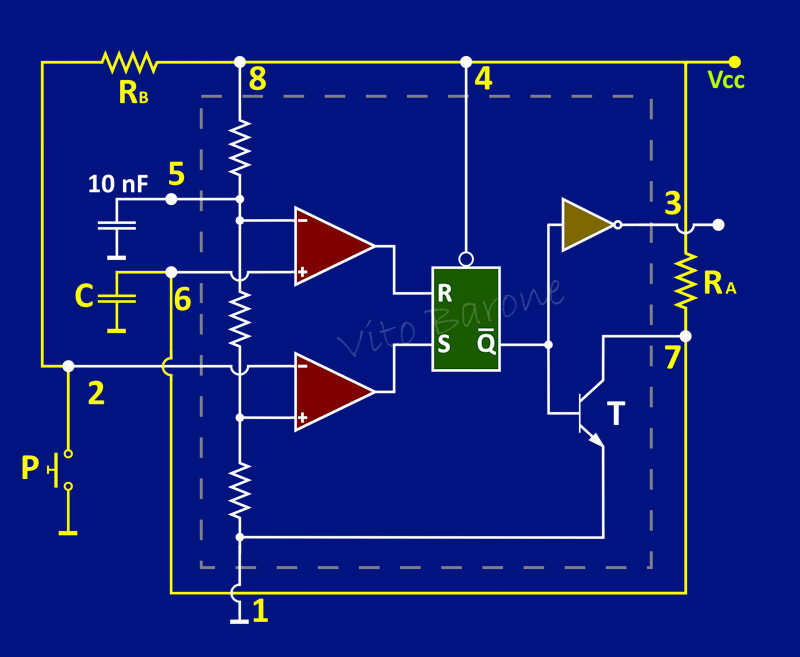

Il circuito integrato NE555 può essere configurato in modo da ottenere un multivibratore monostabile, cioè un circuito che in uscita presenta un'onda rettangolare, cioè un'onda a due livelli, e solo uno dei due è stabile.
Un livello è stabile se rimane immutato fino a quando non interveniamo con qualche azione esterna. Il livello non è stabile se cambia dopo un certo tempo, senza alcun intervento esterno.
In questo caso il livello stabile è quello basso e, ovviamente, il livello alto non è stabile.
Il circuito è progettato in modo da avere il seguente stato al momento in cui viene attivata l'alimentazione:
Tutto rimane in questo stato fino a quando viene premuto il pulsante P.
Il funzionamento del circuito integrato NE555 in configurazione monostabile
Verifichiamo la configurazione monostabile nel laboratorio virtuale TINKERCAD
Il funzionamento del circuito integrato NE555 in configurazione monostabile
