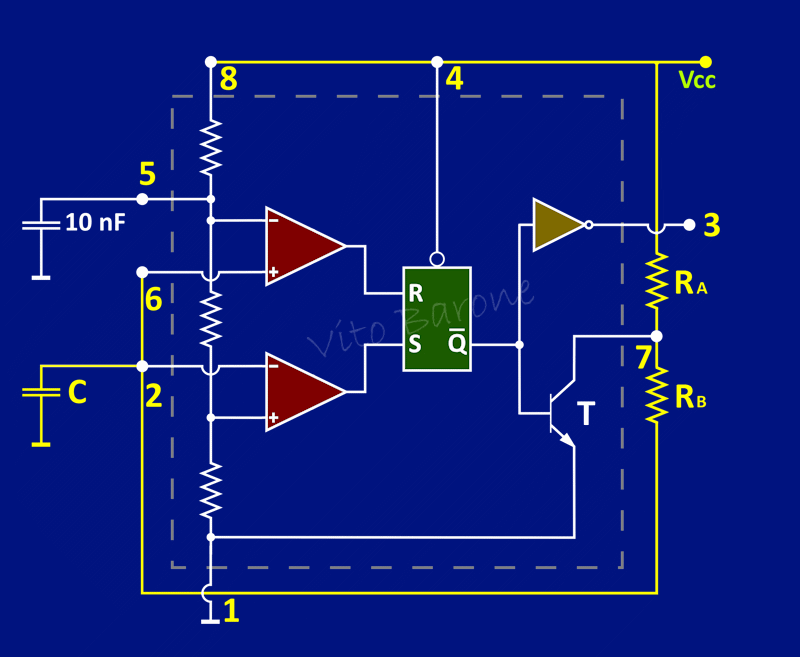

Il circuito integrato NE555 può essere configurato in modo da ottenere un multivibratore astabile, cioè un circuito che una volta alimentato, senza altri interventi esterni, genera un'onda rettangolare.
Nello stato iniziale, cioè quando alimentiamo il circuito con una tensione Vcc, il condensatore collegato ai pin 2 e 6 è scarico (VC = V2 = V6 = 0).
stato iniziale
Poiché il transistor T si comporta da circuito aperto (OFF), i resistori R1 ed R2 risultano collegati in serie. Questi resistori sono attraversati dalla corrente che permette la carica del condensatore C collegato ai pin 2 e 6.
Il funzionamento del circuito integrato NE555 in configurazione astabile
Verifichiamo la configurazione astabile nel laboratorio virtuale TINKERCAD
Il funzionamento del circuito integrato NE555 in configurazione astabile
