PROTEZIONE CONTRO I FULMINI

Il sistema di protezione contro i fulmini (LPS - Lightning Protection System) non impedisce ovviamente la scarica, ma, adeguatamente collegato a un idoneo impianto di terra, elimina o riduce gli effetti dannosi. Si ha un LPS esterno e un LPS interno.

Bisogna far riferimento principalmente alle norme CEI del Comitato Tecnico 81.

SORGENTE DI DANNO
Si fa riferimento al punto di impatto, come schematizzato in figura.

S1 - scarica diretta sulla struttura
S2 - scarica nel terreno vicino alla struttura
S3 - scarica diretta sulla linea entrante
S4 - scarica nel terreno vicino alla linea entrante

LPS ESTERNO
Un LPS esterno non impedisce ovviamente la scarica del fulmine, ma fornisce un percorso idoneo per la corrente del fulmine, riducendo al minimo i danni.
Si ha un sistema di captazione che attraverso le calate viene collegato a terra.

LPS INTERNO
Quando il fulmine agisce direttamente su esseri viventi e su oggetti, sono chiari i possibili danni. Ma anche quando il fulmine cade solo nelle immediate vicinanze della struttura o della linea di alimentazione si possono avere serie conseguenze.

Infatti l'evento è accompagnato da fenomeni di induzione elettromagnetica. Per questo si possono avere sovratensioni e scariche elettriche all'interno della struttura protetta, anche se questa non è stata colpita direttamente dal fulmine.

L'impianto LPS interno è composto da connessioni metalliche o da scaricatori, cioè limitatori di sovratensione (SPD - Surge Protection Device).

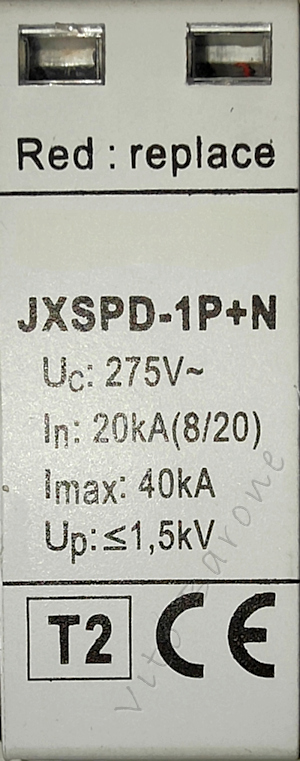

scaricatore con tensione nominale Uc=275 V
livello di protezione Up≤1,5 kV

Serve ad evitare che i picchi di tensione che interessano la parte interna del volume protetto, quando il fulmine colpisce la struttura o quando il fulmine interessa la linea di alimentazione dell'edificio o cade nelle sue immediate vicinanze, raggiungano livelli estremamente dannosi.

	ing. Vito Barone
