RESISTORI

I resistori sono componenti dotati di un dichiarato valore di resistenza. Tale valore può essere numericamente riportato sul componente (foto) o, in caso di dimensioni ridotte, indicato tramite bande colorate.

resistore da 1 ohm

resistore da 5 kohm

resistore da 22 kohm

confronto tra resistori

CODICE DEI COLORI
Analizziamo il codice dei colori partendo dal caso più diffuso, ovvero quello con quattro bande colorate (3 + 1 per la tolleranza).
E' ovvio che bisogna associare dei valori numerici ad alcuni colori:

nero	marrone	rosso	arancio	giallo	verde	blu	viola	grigio	bianco

0	1	2	3	4	5	6	7	8	9

I valori vanno letti per le prime due bande e vanno considerati come numero di zeri da aggiungere (moltiplicatori) per la terza.
Ad esempio:

rosso - nero - marrone = 200 ohm (2 - 0 - 0)
giallo - viola- arancio = 47000 ohm (4 - 7 - 000)

La quarta banda indica la tolleranza. Con il color oro si ha ±5% e con il color argento ±10%. L'assenza della quarta banda indica una tolleranza del 20%.

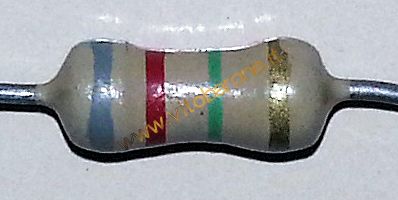

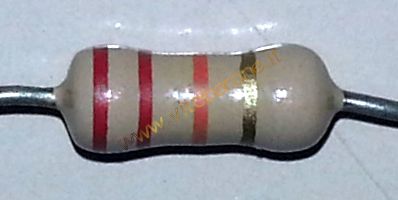

grigio-rosso-verde 8200000 ohm	rosso-rosso-arancio 22000 ohm

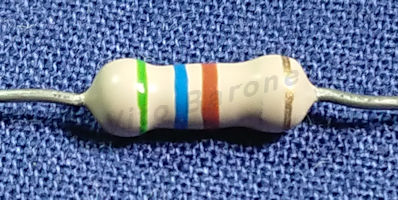

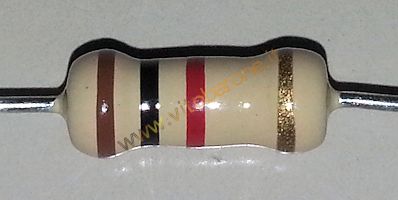

marrone-nero-rosso 1000 ohm	verde-blu-marrone 560 ohm

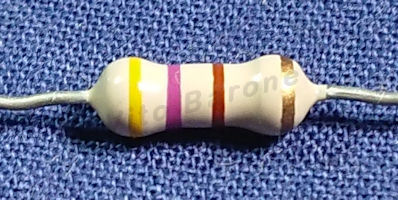

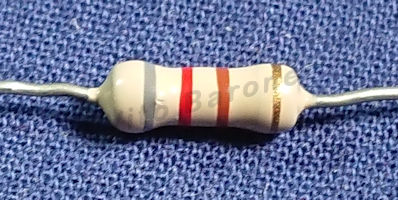

giallo-viola-marrone 470 ohm	grigio-rosso-marrone 820 ohm

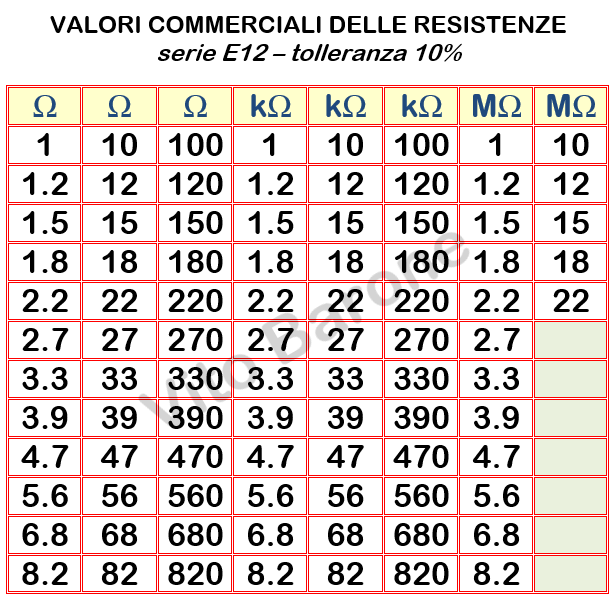

valori commerciali

Componenti caratterizzati da valori più precisi, presentano un codice a cinque bande, dove il numero di zeri viene indicato dalla quarta banda e la tolleranza dalla quinta.

COEFFICIENTE DI TEMPERATURA - SESTA BANDA
Per particolari esigenze nell'elettronica di precisione esistono resistori a sei bande, con il coefficiente di temperatura (TCR) indicato dalla sesta, con unità di misura ppm/°C (parti per milione per grado Celsius) o ppm/K (parti per milione per grado Kelvin). Nella pratica le due unità di misura sono equivalenti.

	ing. Vito Barone
