NODI, RAMI, MAGLIE

NODI RAMI MAGLIE

In questa pagina non ci occuperemo dei componenti presenti in un circuito elettrico, ma solo dei percorsi.

NODO: Punto di confluenza di tre o più conduttori.

I punti A, D, G, H, L non sono nodi poichè vi confluiscono solo 2 conduttori. Sono nodi i punti B. C, E, I (3 conduttori) e il punto F (4 conduttori).

ATTENZIONE: Anche se non abbiamo considerato i componenti presenti nel circuito, dobbiamo supporre che tra ogni coppia di nodi ce ne sia almeno uno. Infatti, in mancanza di componenti, i due punti sarebbero elettricamente coincidenti.

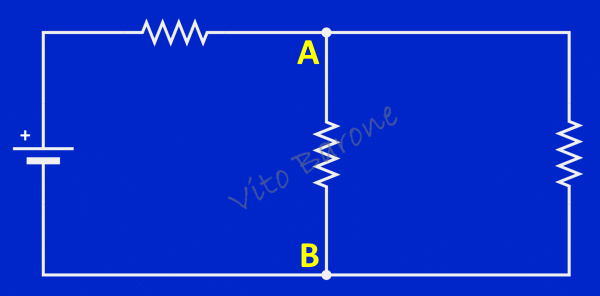

primo esempio

Ad esempio in questo circuito abbiamo due nodi, A e B.

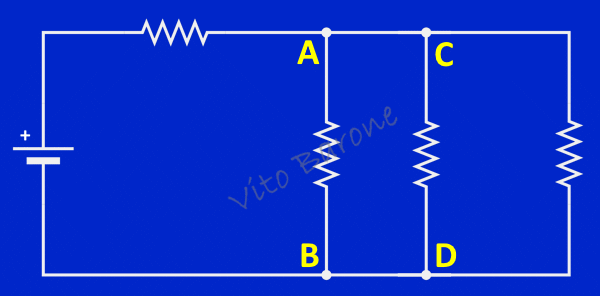

secondo esempio

Anche in questo secondo esempio i nodi sono due, poichè elettricamente il punto A coincide col punto C e il punto B coincide col punto D: tra di loro non ci sono componenti. In pratica tra di loro vi è una connessione a resistenza zero.

RAMO: Qualunque parte del circuito compresa tra due nodi.

Nel primo esempio visualizzato precedentemente, i rami sono tre. Nel secondo i rami sono quattro: tra A e C non abbiamo un ramo, poiche, come già scritto, i punti A e C coincidono elettricamente essendo privi di componenti. Stessa considerazione per i punti B e D.

esempio con 8 rami

MAGLIA: Qualunque percorso chiuso che partendo da un nodo, vi ritorna.

Non è necessario contare il numero di maglie di una rete, anche perchè, già con circuiti di estensione relativamente limitata, il conteggio sarebbe difficoltoso. L'importante è riconoscere una maglia.

Negli esempi in figura vediamo solo tre delle diverse maglie presenti nella rete che abbiamo assunto come esempio.

esempi di maglie

	ing. Vito Barone
