PULL-UP e PULL-DOWN

FLOATING PIN
I dispositivi digitali funzionano solo con i due valori del sistema numerico binario “0” e “1”, che nella pratica corrispondono a due valori di tensione presenti nel circuito. Tipico è il caso della corrispondenza con “0 volt” e “5 volt”.

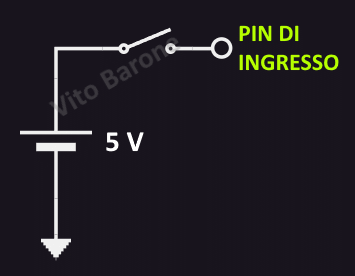

Si potrebbe pensare a cosa estremamente banale l'applicazione di zero volt o cinque volt all’ingresso di un dispositivo digitale, ricorrendo a una configurazione circuitale come quella in figura.

Ma lasciare un pin di ingresso scollegato dal circuito (contatto aperto), non significa impostare su di esso il valore 0, ma lasciarlo in una condizione di indeterminazione (floating).

Per essere sicuri di avere su di esso il valore 0, cioè tensione nulla, il pin deve essere collegato a massa.

Consideriamo che normalmente l’impedenza di ingresso di un dispositivo digitale risulta elevata e, di conseguenza, l’assorbimento di corrente è trascurabile.

Esistono due configurazioni circuitali che permettono l’applicazione certa dei due valori (0 o 1) all’ingresso di un circuito digitale: mediante un resistore nella configurazione di Pull-Up o nella configurazione di Pull-Down.

RESISTENZA DI PULL-UP
Se il pulsante è aperto, a causa dell’elevata impedenza del pin di ingresso e dei 10 kohm della resistenza di Pull-Up, abbiamo una circolazione di corrente trascurabile e, di conseguenza, una caduta di tensione trascurabile nella resistenza di Pull-Up: possiamo considerare i 5 volt applicati con certezza al pin di ingresso.

Se il pulsante è chiuso, il pin di ingresso è direttamente collegato a massa. Quindi è sicuramente in una condizione di tensione nulla. Il valore della resistenza di Pull-UP rende trascurabile la corrente circolante verso massa.

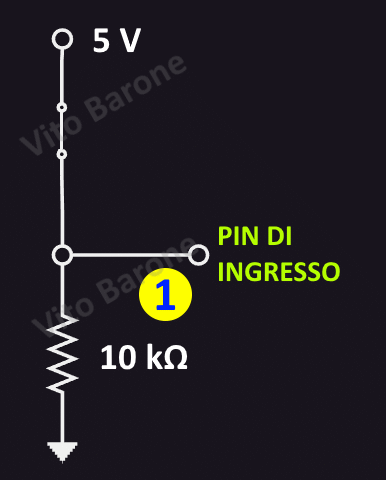

RESISTENZA DI PULL-DOWN
Se il pulsante è aperto, il pin di ingresso è collegato a massa attraverso la resistenza di Pull-Down. Non essendoci circolazione di corrente e, di conseguenza, caduta di tensione, il potenziale del pin di ingresso è sicuramente nullo.

Se il pulsante è chiuso, i 5 volt sono direttamente collegati al pin di ingresso. La presenza della resistenza di Pull-Down impedisce che una corrente non trascurabile circoli verso massa.

Abbiamo utilizzato per il resistore un valore di resistenza pari a 10 kΩ. Dobbiamo considerarlo un valore puramente indicativo poichè, caso per caso, potranno essere ricavati valori eventualmente più idonei.

	ing. Vito Barone
