I cavi elettrici posati a vista, sotto intonaco, sotto pavimento o interrati, vengono normalmente protetti in tubi, che presentano un adeguato diametro e diverse tipologie derivanti dal tipo di utilizzo.
 |
TUBI CORRUGATI FLESSIBILI | Possono appartenere sia alla serie pesante, più resistente allo schiacciamento, sia alla serie leggera. |
|---|---|---|
 |
TUBI RIGIDI IN PVC | Possono appartenere sia alla serie pesante, più resistente allo schiacciamento, sia alla serie leggera. |
 |
TUBI IN ACCIAIO ZINCATO | Utilizzati quando è richiesta una particolare resistenza meccanica. |

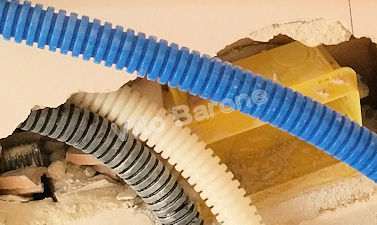

Tubi corrugati flessibili (a sinistra) e tubi rigidi in PVC a vista (a destra)
DIAMETRO
I tubi destinati a contenere i cavi, devono avere un diametro tale da consentire la loro sfilabilità. In linea generale il diametro deve essere almeno pari a 1.3 volte il diametro del cerchio circoscritto al fascio di cavi contenuto.
A titolo di esempio si riporta una tabella in cui:
- nella prima colonna (sfondo celeste) è indicato il numero di cavi unipolari in PVC senza guaina contemporaneamente presenti nello stesso tubo flessibile;
- nelle altre colonne sono riportati i diametri in millimetri dei tubi in corrispondenza delle varie sezioni dei cavi (riportate in millimetri quadri nella prima riga - sfondo giallo).
| N | 1,5 | 2,5 | 4 | 6 | 10 |
|---|---|---|---|---|---|
| 1 | 16 | 16 | 16 | 16 | 16 |
| 2 | 16 | 20 | 20 | 25 | 32 |
| 3 | 16 | 20 | 25 | 32 | 32 |
| 4 | 20 | 20 | 25 | 32 | 32 |
| 5 | 20 | 25 | 25 | 32 | 40 |
| 6 | 20 | 25 | 32 | 32 | 40 |
Si parte da 20 mm per le distribuzioni terminali e da 25 mm per le altre parti.
CODICE DI CLASSIFICAZIONE
Un codice di classificazione a 12 cifre indica le proprietà del tubo. Vediamo il significato e l'intervallo di variazione delle prime quattro cifre:
1^ CIFRA - Resistenza alla compressione (1 ÷ 5)
2^ CIFRA - Resistenza all'urto (1 ÷ 5)
3^ CIFRA - Temperatura minima (1 ÷ 5)
4^ CIFRA - Temperatura massima (1 ÷ 7)
Le altre cifre indicano la resistenza alla curvatura, le caratteristiche elettriche, il grado di protezione alla penetrazione dei solidi, il grado di protezione alla penetrazione dell'acqua, la resistenza alla corrosione (solo per i tubi metallici), la resistenza alla trazione, il comportamento riguardo la propagazione della fiamma, la resistenza al carico sospeso.
COLORI CONSIGLIATI PER I TUBI CORRUGATI
| COLORE | IMPIANTO | |
|---|---|---|
| NERO | Distribuzione energia elettrica |  |
| MARRONE | Emergenza e allarme |  |
| VERDE | Telefonia, trasmissione dati, TV |  |
| AZZURRO | Citofonia e videocitofonia |  |
| BIANCO | Trasmissione dati, TV |  |
| VIOLA | Audio |  |
 |
ing. Vito Barone |
|
|---|
