| FREEDRAFT - IL SOFTWARE |
|---|

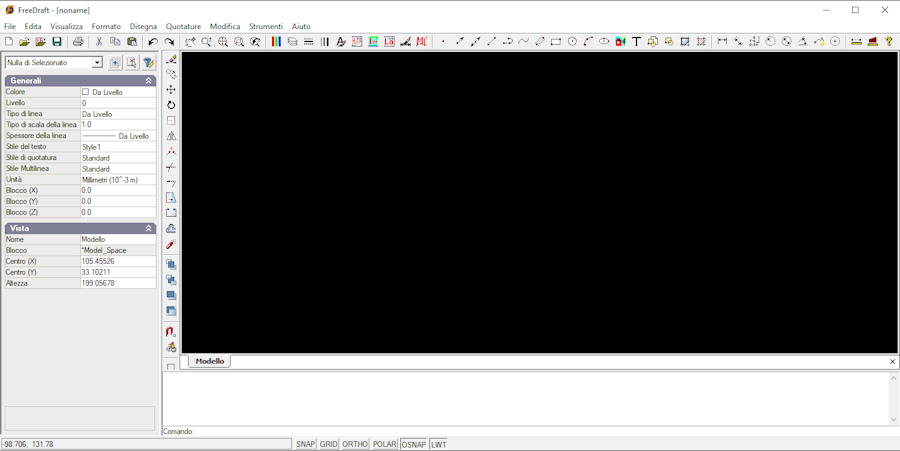

Il software di CAD 2D FreeDraft è scaricabile dal sito ufficiale e si presenta con un'interfaccia classica, pulita e di facile comprensione.
Rispetto al blasonato AutoCAD possiede i comandi essenziali per la grafica 2D, ma proprio questo è il punto di forza per chi vuole iniziare a cimentarsi con la grafica vettoriale tecnica in 2D. E se non si hanno esigenze particolari, il software continua a essere utile negli schemi tecnici standard.
Il software è leggero e, addirittura, non si installa. Basta ricopiare la cartella sul proprio HD o SSD. Tra le lingue disponibili vi è anche l'italiano. E' funzionante solo con il Sistema Operativo Windows.
In alto a sinistra abbiamo i pulsanti classici presenti nella maggior parte dei software, con i comandi
Nuovo File - Apri File - File Recenti - Salva - Stampa - Taglia - Copia - Incolla - Annulla - Ripristina
A seguire abbiamo i pulsanti per interagire con l'intera immagine
Trascinamento Dinamico - Zoom Dinamico - Zoom Estensioni - Zoom Finestra - Zoom Precedente
Mettiamo ora in evidenza i pulsanti per gli elementi di disegno base
Punto - Raggio di Costruzione - Linea di Costruzione - Linea - Polilinea - Spline - Multilinea - Rettangolo - Circonferenza - Arco - Ellisse
 |
ing. Vito Barone |
|
|---|
| |
