| GRAFICA: PUNTO E LINEA |
|---|
LARGHEZZA DEL TRATTO - PENWIDTH
Se non lo specifichiamo, la penna virtuale avra' la larghezza di un solo pixel. Questa dimensione potrebbe spesso risultare piccola.
Per impostare, sempre ovviamente in pixel, la larghezza della penna, si usa l'istruzione
penwidth numero di pixel
Esempi saranno presenti nei paragrafi successivi.
PUNTO - PLOT
Per disegnare un punto nell'area grafica, si deve utilizzare l'istruzione
plot x,y
- x,y sono le coordinate del punto
E' possibile utilizzare anche l'istruzione penwidth, trattata al paragrafo precedente.

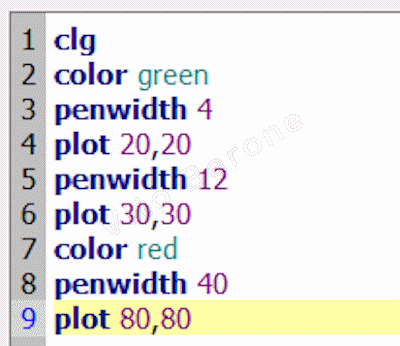

Nell'esempio vediamo due punti verdi (green) e un punto rosso (red). Lo spessore della penna (penwidth) risulta rispettivamente 4, 12 e 40 pixel.
LINEA - LINE
Per disegnare un punto nell'area grafica, si deve utilizzare l'istruzione
line x1,y1,x2,y2
dove x1 e y1 sono le coordinate del punto iniziale, x2 e y2 le coordinate del punto finale.

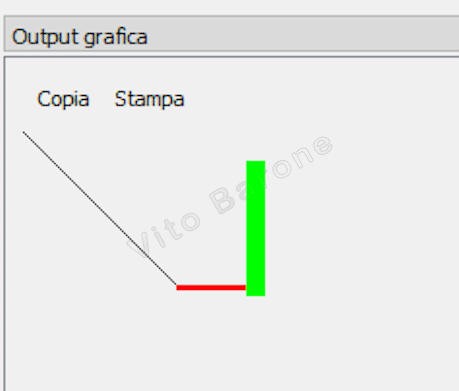

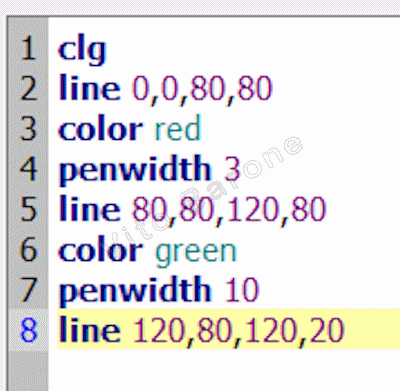

Nell'esempio abbiamo programmato tre linee.
Con la prima non abbiamo specificato ne' colore (color), ne' spessore (penwidth). Pertanto viene tracciata di colore nero con spessore di 1 pixel, partendo dal punto 0,0 e giungendo al punto 80,80.
La seconda, di colore rosso (red) e spessore 3 pixel, viene tracciata dal punto 80,80 fino al punto 120,80.
La terza, di colore verde (green) e spessore 10 pixel, viene tracciata dal punto 120,80 fino al punto 120,20.
 |
ing. Vito Barone |
|
|---|
| |
