PLC - CONTATORI

I contatori in un PLC sono in grado di contare il numero di impulsi che si presentano ai suoi ingressi. E' possibile invertire il senso di conteggio o resettare il conteggio stesso.

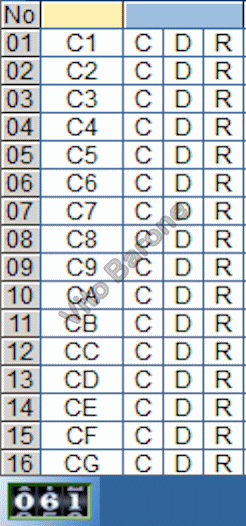

CONTATORI

In Zelio Soft il contatore C può essere resettato con l'opzione R. Mentre il senso di conteggio può essere invertito con l'opzione D
I parametri del conteggio vengono impostati con la seguente finestra

parametri contatore

In questo caso è impostata l'attivazione del contatore CC al raggiungimento dei 3 impulsi.
Nel modello di PLC in uso, abbiamo a disposizione 16 contatori, da CC1 a CCG.



ESEMPIO 1 - Conteggio con Reset

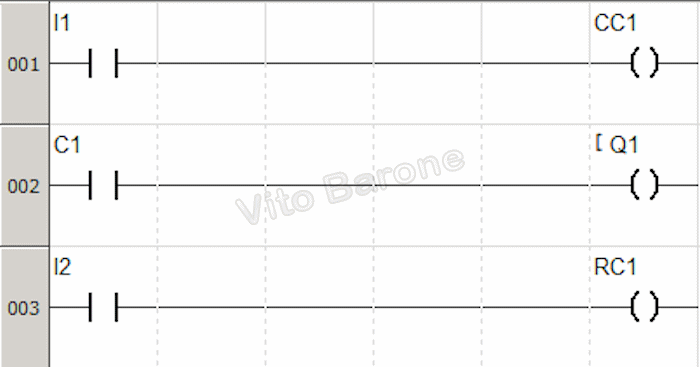

contatore con reset

CC1 conta gli impulsi provenienti da I1. C1 è comandato direttamente da CC1. Chiudendo I2 ho il reset del conteggio tramite RC1.
Q1 è come sempre una delle uscite del PLC. Chiudendosi attiva un utilizzatore, che nella modalità simulazione del software è rappresentato da una lampada.

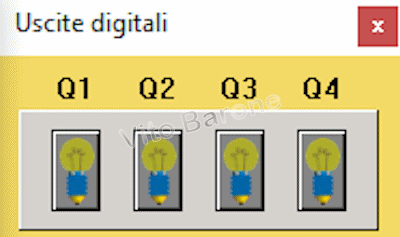

USCITE DIGITALI



ESEMPIO 2 - Conteggio con Inversione e Reset

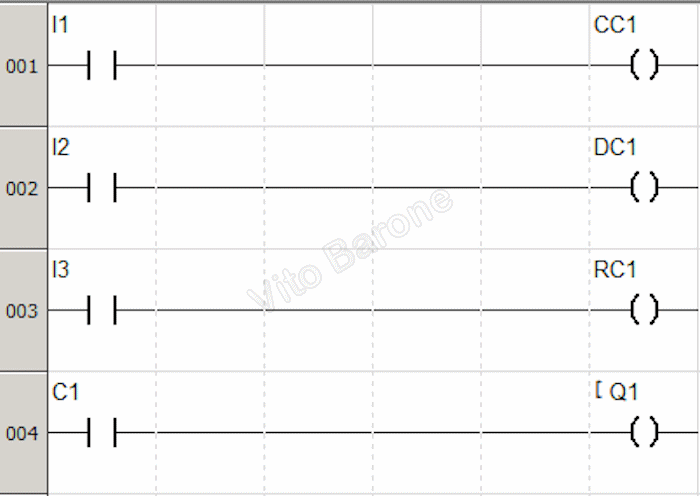

contatore con inversione e reset

Simile all'esempio 1, ma chiudendo I2 ho l'inversione del conteggio tramite DC1. Chiudendo I3 ho il reset tramite RC1.
