PLC - CONFRONTO CONTATORI

Nella programmazione di un PLC possono spesso essere attivati più contatori e può sorgere la necessità di confrontare lo stato raggiunto da essi. Per questo esiste una funzione apposita.

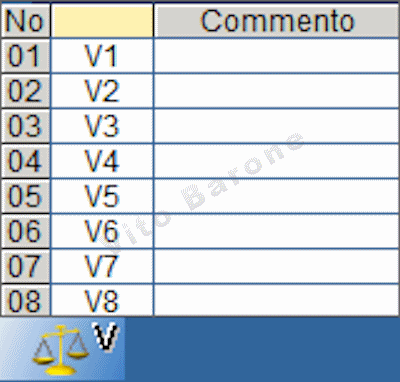

confronto contatori

I parametri vengono impostati dalla seguente finestra, attivabile con 2 click sull'elemento V che effettua il confronto.

parametri di confronto

ESEMPIO - CONFRONTO DI DUE CONTATORI CON RESET
Il contatore C1 riceve impulsi da I1 e il contatore C2 riceve impulsi da I2. I3 permette il reset di entrambi i contatori tramite RC1 e RC2.

- V1 attiva Q1 se C1 > C2
- V2 attiva Q2 se C1 < C2
- V3 attiva Q3 se C1 = C2

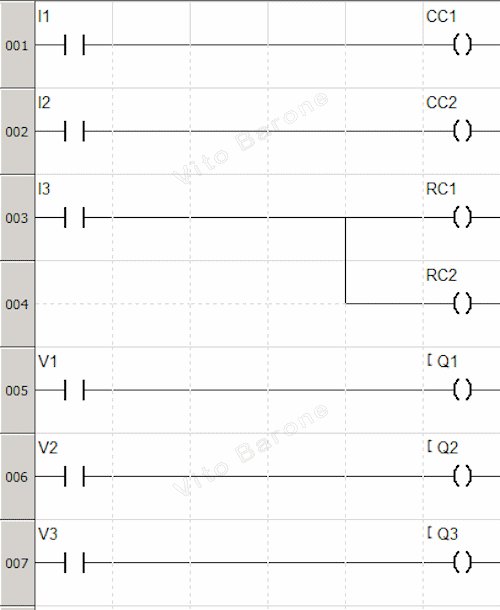

programma per confronto 2 contatori

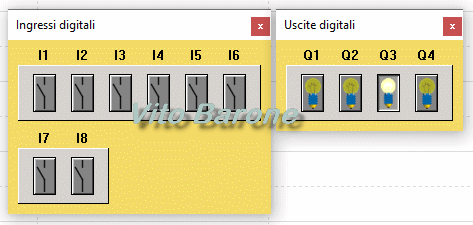

esempio animato

I parametri di confronto per V1, V2 e V3

parametri V1

parametri V2

parametri V3
