INTERRUTTORI

Gli interruttori sono tra i componenti elettrici pi utilizzati, con due posizioni stabili: aperto e chiuso. Il circuito interrotto quando l'interruttore aperto. Essi appartengono a due categorie ben distinte: interruttori unipolari e interruttori bipolari.


INTERRUTTORE UNIPOLARE

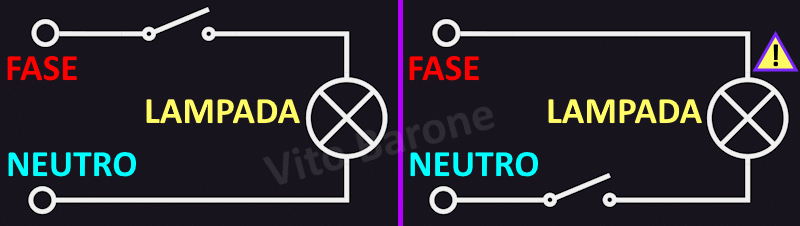

interruttore unipolareIn un sistema monofase la corrente elettrica giunge alle varie apparecchiature sfruttando due cavi: la fase e il neutro. Basterebbe interrompere indifferentemente uno dei due conduttori per interrompere il circuito, la circolazione di corrente e, quindi, il funzionamento dell'apparecchiatura.
In pratica, per ragioni di sicurezza, la fase che deve essere interrotta.
Questo compito affidato all'interruttore unipolare, cio che agisce su un solo polo.


Sono unipolari, ad esempio, gli interruttori che si usano per comandare le lampade di un appartamento.


INTERRUTTORE BIPOLARE
interruttore bipolarePer scollegare completamente l'utilizzatore elettrico dall'impianto, l'interruzione deve avvenire sia sulla fase che sul neutro ovvero sui due poli. In questo caso bisogna usare un interruttore bipolare.


Vediamo come gli interruttori bipolari si distinguono perch mostrano i simboli "I" e "0", che indicano, rispettivamente, la posizione di chiuso e aperto.

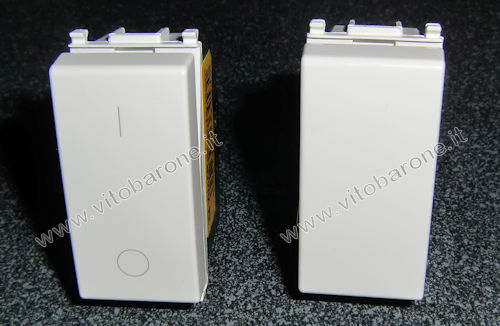

interruttori unipolare e bipolare - vista frontale

interruttori unipolare e bipolare - vista posteriore
interruttore bipolare (a sinistra) e unipolare (a destra)

Normalmente sono bipolari, ad esempio, gli interruttori di protezione presenti nel quadro elettrico di un appartamento.



sicurezza elettrica ing. Vito Barone
