ESEMPI DI ERRATO UTILIZZO

La presa nella foto è in grado di sopportare una corrente di 16 A. Questo valore non è stato superato, ma sono evidenti i segni di un surriscaldamento per effetto Joule.

presa sottoposta a forte calore per effetto Joule adattatore

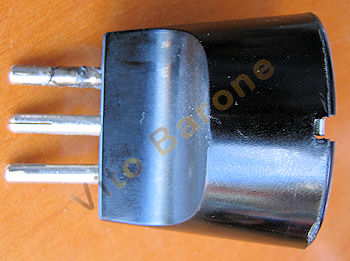

Il danno è stato provocato dall'utilizzo dell'adattatore a destra che, invece, non è in grado di sopportare la stessa corrente. L'adattatore è del tipo da schuko a standard italiano (10 A).

presa differenziale


prolunga

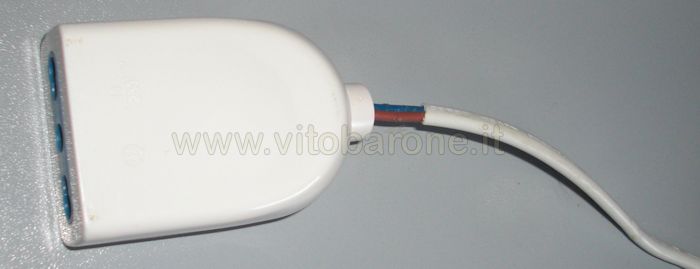

Caso riguardante una prolunga. La guaina bianca non protegge i cavi fino alla presa. L'isolante (blu e marrone) è idoneo per evitare il cortocircuito, ma non possiede sufficiente resistenza meccanica. Con l'uso la parte conduttrice in rame tenderà a scoprirsi. Osserviamo, inoltre, che la prolunga non possiede il collegamento di terra, cioè non è presente il terzo cavo con isolante di colore giallo-verde.


prolunga

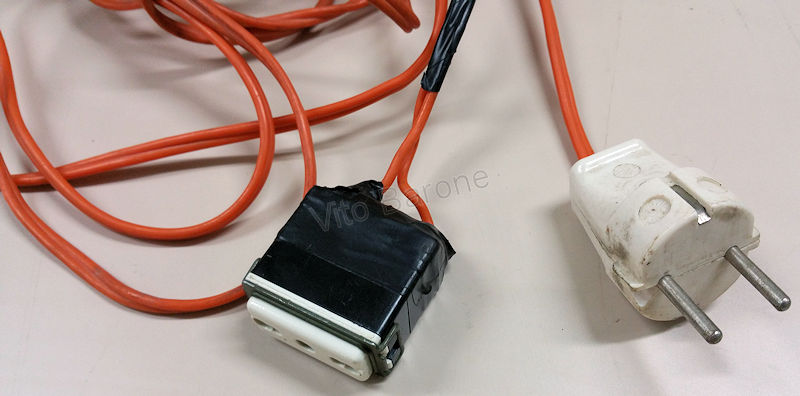

PROLUNGA "FAI DA TE" SENZA TERRA E SENZA SICUREZZA



sicurezza elettrica ing. Vito Barone
