APPARECCHI DI COMANDO

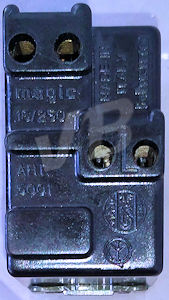

INTERRUTTOREINTERRUTTORE
Dispositivo con due posizioni stabili (bistabile), adatto ad aprire e chiudere, sotto carico, un circuito elettrico.

simbolo interruttore animazione circuito
simbolo e circuito per l'accensione di una lampada

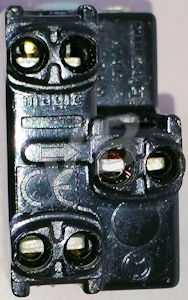

DEVIATOREDEVIATORE
Dispositivo con due posizioni stabili, adatto a deviare la corrente alternativamente in due conduttori.

simbolo deviatore animazione circuito
simbolo e circuito per l'accensione di una lampada da due punti

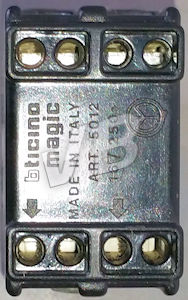

INVERITOREINVERTITORE
Dispositivo con due posizioni stabili, adatto a invertire alternativamente fra loro due conduttori.
Utilizzato per realizzare circuiti di comando da piů di due punti. Devono essere usati insieme ai deviatori. Questi ultimi vengono posti alle estremitŕ del circuito, mentre gli invertitori occupano le posizioni intermedie.
Al posto di deviatori e invertitori, per semplificare i collegamenti, spesso si utilizzano i relč.

simbolo invertitore
simbolo e circuito per l'accensione di una lampada da tre punti


PULSANTEPULSANTE
Ha due posizioni, di cui una stabile (dispositivo monostabile). Sono disponibili sia pulsanti normalmente aperti (NO), sia pulsanti normalmente chiusi (NC).
Nell'immagine in basso a sinistra č visualizzato il simbolo del pulsante.

simbolo pulsante PULSANTE PULSANTE


RELE'
Per comandare l'accensione di lampade da piů di due punti, risulta comodo l'utilizzo di relč passo passo (bistabili), cioč con entrambe le posizioni (aperto-chiuso) stabili.
Su questo apparecchio non si agisce manualmente, come per quelli sopra descritti, ma tramite un apposito circuito elettrico che viene alimentato premendo uno qualsiasi dei pulsanti posizionati, ad esempio, in vari punti di un lungo corridoio. Ogni volta il relč commuta in una delle due posizioni (aperto-chiuso) e vi rimane stabilmente fino alla successiva pressione.

relč relč




CONTATTORE
Chiamato anche teleruttore. Dispositivo comandato a distanza grazie a un elettromagnete (nella foto a destra sono visibili i contatti per il circuito a 24 V). Dispone di contatti che possono essere NO (normalmente aperti) o NC (normalmente chiusi). Permette molte manovre ogni ora e per questo č impiegato prevalentemente nel comando di macchine operatrici.

CONTATTORI


SEZIONATORE
E' un dispositivo di manovra in grado di aprire e chiudere un circuito in assenza di corrente.
In pratica un sezionatore puro serve per separare un circuito dall'alimentazione in modo visibilmente chiaro, ad esempio per poter eseguire dei lavori di manutenzione in totale sicurezza. L'apertura va eseguita quando non vi č passaggio di corrente. In caso contrario avviene quanto mostrato in un video reperibile in rete e del quale pubblico un fotogramma.

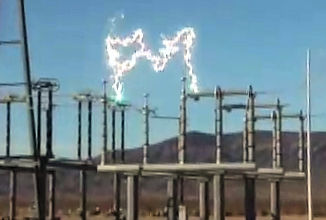

apertura sezionatore sotto carico
apertura di un sezionatore sotto carico

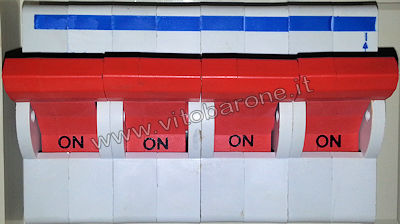

In bassa tensione normalmente non abbiamo sezionatori puri, ma interruttori di manovra che hanno sia la funzione di sezionatore, sia la funzione di interruttore (non automatico) e, quindi, possono anche interrompere una corrente.

interruttore di manovra
